面向電力行業，四相科技基于多模融合定位技術打造智慧電力高精度低成本UWB&藍牙融合定位系統解決方案。根據現場環境靈活部署，重點區域的高精度定位采用全低功耗的超寬帶UBeacon定位技術實現，非重點區域的一般精度定位則選擇iBeacon技術。將定位系統接入生產管理系統、安全培訓系統、視頻監控系統、人臉識別門禁系統等，打造三維可視化安全管控平臺，通過跨系統的數據通信和聯動響應，可一站式解決電廠多項管理難題，全方位保障作業人員人身安全及設備運行安全，有效提升產能效率，為電廠安全生產構筑“銅墻鐵壁”。
方案咨詢 >SYSTEM ARCHITECTURE
APPLICATIONFUNCTION
提供直觀、透明、精細的數據展現
分級管控風險，保障生產安全
系統自主完成故障分析與研判、設備隱患自主報警
系統推送完備處理方案，降低電廠停機風險
處作業違章行為自動識別、設備故障狀態抓拍上報、
遇險緊急救援、人員\作業跟蹤記錄、檢修\事故追溯調查等
實現動態管控、區域統計、軌跡查詢
電子圍欄、到崗到位等管理
HardwareMatching
高精度UWB信標基站
氣體防爆：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T130 Db（100%自研+合規認證）
外殼防護等級：IP68
電池供電：不小于5年
部署方式：無需布線
安裝方式：墻面安裝、抱桿安裝
支持戶外惡劣環境部署；支持APP快速部署和運維

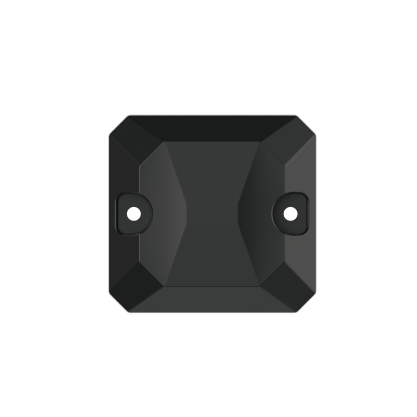

防爆型藍牙Beacon信標基站
防爆等級：Ex ia IIC T4 Ga（100%自研+合規認證）
粉塵防爆：Ex iaD 20 IP68 T130℃（100%自研+合規認證）
工作環境溫度：-40℃~85℃
外殼防護等級：IP68
電池供電：不小于7年
藍牙協議：BLE 4.0及以上
支持APP快速部署和運維

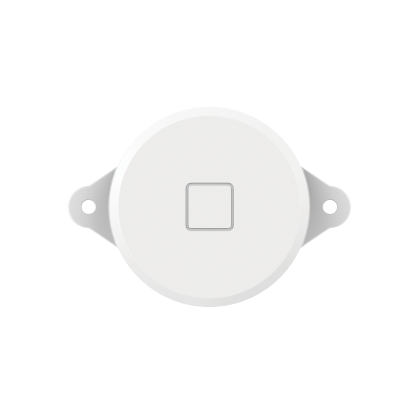

非防爆藍牙Beacon信標基站
工作環境溫度：-20℃~60℃
外殼防護等級：IP65（非防爆）
電池供電：≥5年
可換電池：支持（5號電池X2）
藍牙協議：BLE 5.0及以上
部署方式：室內墻面、頂面安裝
支持APP快速部署和運維
UWB室內定位基站
供電接口：POE
數據傳輸：10M/100M LAN自適應/WIFI_802.11b/g/n@2.4G
額定供電電壓/供電電流：48V標準POE/55mA@48V
工作溫度：-20℃~75℃
產品尺寸：86.6×86.6×35.6 mm
UWB室外三防定位基站
供電接口：POE
數據傳輸：10M/100M LAN自適應/WIFI_802.11b/g/n@2.4G
額定供電電壓/供電電流：48V標準POE/55mA@48V
工作溫度：-20℃~75℃
產品尺寸：210×200×55 mm
UWB本安型定位基站
防爆等級：Exib IIC T4 Gb（100%自研+合規認證）
防護等級：IP67
天線形式：外置天線，N型外螺內孔接口
額定供電電壓/電流：10-24V/450mA@DC12V
無線通信數據接口：WIFI_802.11b/g/n@2.4G
定位無線制式：802.15.4_2011UWB
三防增強型通信基站 (光纖版)
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
供電電壓: 12Vdc，本質安全型
傳輸接口: 單模光纖，支持接口級聯
覆蓋半徑: ≥1km
防護等級: IP68
三防增強型通信基站（4G版）
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
供電電壓: 12Vdc，本質安全型
有線通信: 電、光口二選一，支持級聯
無線通信：4G全網通
覆蓋半徑： ≥1km
防護等級: IP68
澆封兼本安型直流穩壓電源
防爆等級：Ex ib mb IIB T4 Gb（100%自研+合規認證）
工作環境溫度：-20℃~+55℃
外殼防護等級：IP68

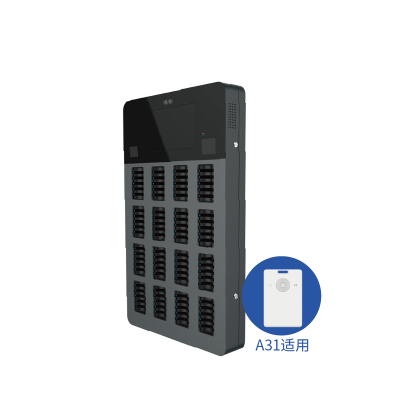

工牌智能發卡充電一體機
支持自動發卡、自動還卡、集中充電、OTA、身份證識別、RFID讀卡器
倉位容量：80（數量可選）
網絡接口：RJ45
交互方式：屏幕觸控
屏幕尺寸：14英寸
產品尺寸：1000*620*140mm

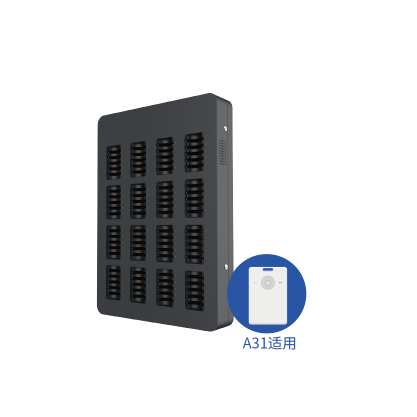

工牌集中充電柜
標簽卡集中充電設備體機產品，方便人員日常標簽充電維護及存放管理
取還卡方式：手動
集中充電：支持
倉位容量：80（數量可選）
產品尺寸：700*620*140mm

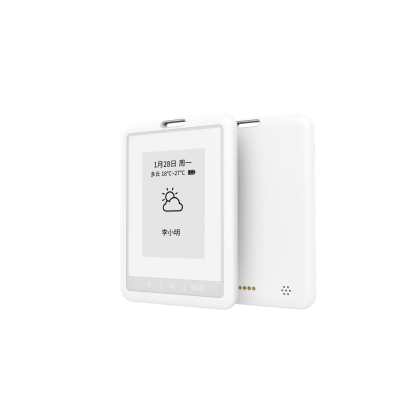

墨水屏定位工牌標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
防護等級：IP68
交互方式：物理按鍵
報警提醒：聲音+震動
SOS報警；內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能

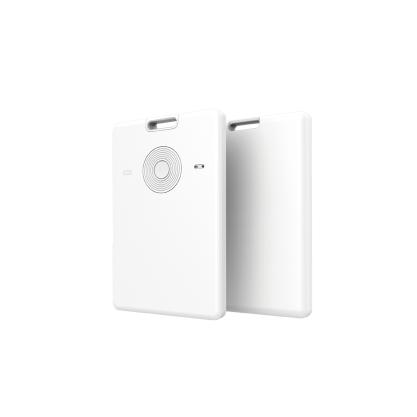

定位工牌標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ibD A21 T135℃ Db（100%自研+合規認證）
傳輸接口：Sub1G
防護等級：IP68
SOS報警；內置氣壓計測高；內置NFC，支持一卡通功能
佩戴方式：掛繩或胸夾佩戴

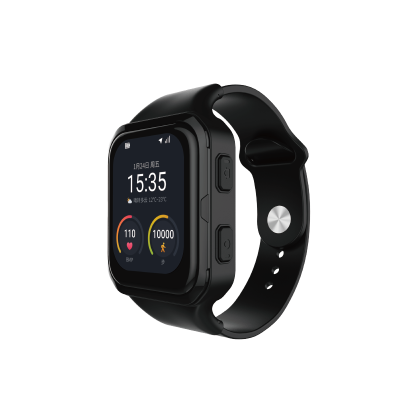

智能健康定位手表
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T135 Db（100%自研+合規認證）
防護等級：IP68
屏幕顯示： LCD彩色高清屏幕
報警提醒：聲音+震動
心率監測、血氧監測、體溫監測
內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能
外部供電車載定位標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
供電接口：四芯航插（1正，2負）
485通信接口：與供電共用四芯航插（3為B-，4為A+）
低電量提醒：有
安裝方式：螺栓固定、磁吸固定
供電接口：USB-A型
電池供電車載定位標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
充/供電接口：USB(A型)
供電電壓/電流：5V/450mA
報警提醒：LED指示燈
低電量提醒：有
安裝方式：螺栓固定、磁吸固定

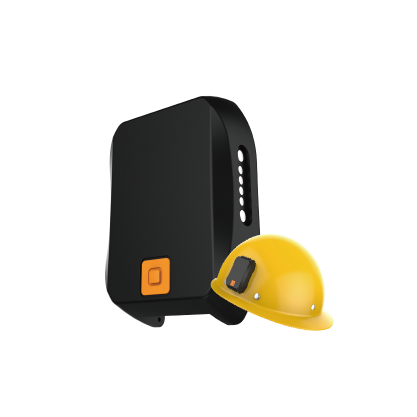

安全帽定位標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ibD A21 T135℃ Db（100%自研+合規認證）
工作環境溫度：-20℃~60℃
外殼防護等級：IP67
SOS報警：有
Valueadvantage
先進數字孿生技術，構建電廠仿真架構
改善傳統安全保障模式，打造可視化管控平臺實現實時全面監管
傳統巡檢運維準備工作繁瑣、環境高危，作業效果監管缺失
利用智能巡檢系統實現集中式智能化管理，安全便捷
傳統安全監管方式落后，隱患、事故反應滯后
利用信息化安全管理實現全程自動化監控，告警救援更及時
傳統管理體系下易形成信息孤島，構建聯動式系統
可融合多維度數據，全面完善風險預測體系
傳統定位技術精度低，無法適應復雜生產環境
UWB高精度定位可適應99%以上生產環境，細化安全管理區域
CASEApplications
實施時間：2020年
該三維主動安全系統采用定位攝像融合基站，無需額外對接監控系統即可同步獲取位置信息和視頻信息。
實施時間：2020年
通過人員定位系統與巡檢系統、視頻監控系統等對接，協助電廠實現人員安全、危險區域預警告警以及設備巡檢等生產管理。
