Industry pain points
生產場地大，人員結構復雜且分布分散
作業人員和外來承包商行為管控難
巡檢工作易出現漏檢、不檢、錯檢風險
給正常生產遺留安全隱患
各類監控、監管系統相互獨立
工廠整體管理效率低下
僅入口設權限管理，
缺少全方位監管無法對內部細分權限區域
APPLICATIONOVERVIEW
四相科技從人員安全與設備安全角度出發進行設計打造智慧洗煤廠安全管控平臺，以網絡系統和三維系統為基礎實現人員定位、車輛定位、隱患排查、巡檢管理、外委人員管理、人員入場信息管理、門禁系統權限管理等安全方面的全面整合，實現跨系統之間的數據通信和聯動響應，以達到管理便捷、數據直觀、系統安全等目的。
助力選煤廠打造自動化洗煤流水線作業模式和智慧化的現代洗煤園區，提高洗煤工作效率，完善洗煤車間人員安全管控措施，進而防止人員工作區域生命安全受到傷害。

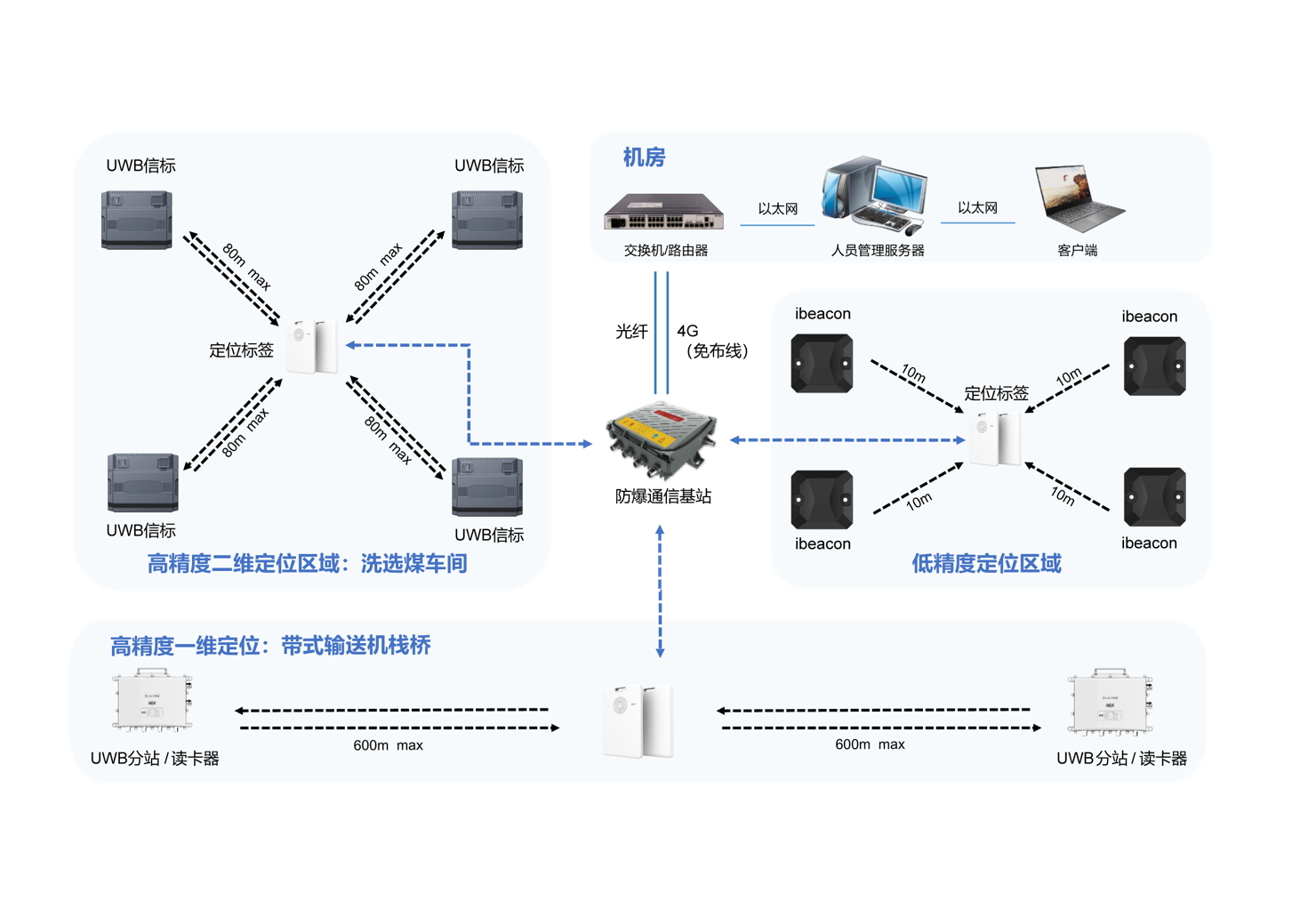

SYSTEM ARCHITECTURE
APPLICATIONFUNCTION
風險、隱患、違規、設備參數可視化
提供直觀、透明、精細的數據展現
人員位置分布一目了然
實時統計各區域人員數量
規范巡檢作業、兩票作業行為
保障作業安全
危險區域劃分電子圍欄重點管理
無權限違規靠近/進入觸發預警提示
Valueadvantage
實時確認人員位置、校核在崗信息
確保不出現離崗、串崗行為
通過對車間內人員實時統計，實現超員報警，
并將數據實時傳輸到綜合顯示平臺
人員軌跡、重點視頻實時記錄存儲
事后方便查找與調用
對接重大危險源監控數據
結合人員定位及時對區域布防
HardwareMatching

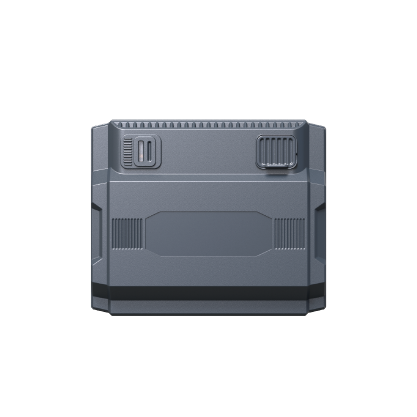

高精度UWB信標基站
氣體防爆：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T130 Db（100%自研+合規認證）
外殼防護等級：IP68
電池供電：不小于5年
部署方式：無需布線
安裝方式：墻面安裝、抱桿安裝
支持戶外惡劣環境部署；支持APP快速部署和運維

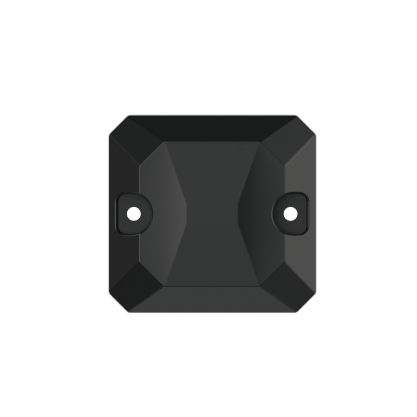

防爆型藍牙Beacon信標基站
防爆等級：Ex ia IIC T4 Ga（100%自研+合規認證）
粉塵防爆：Ex iaD 20 IP68 T130℃（100%自研+合規認證）
工作環境溫度：-40℃~85℃
外殼防護等級：IP68
電池供電：不小于7年
藍牙協議：BLE 4.0及以上
支持APP快速部署和運維

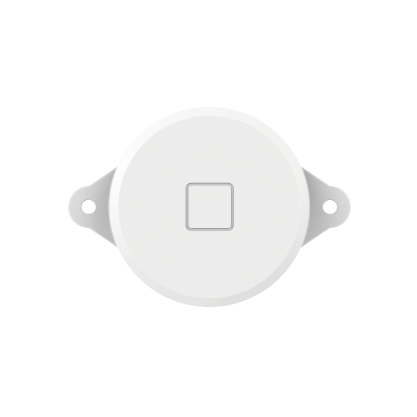

非防爆藍牙Beacon信標基站
工作環境溫度：-20℃~60℃
外殼防護等級：IP65（非防爆）
電池供電：≥5年
可換電池：支持（5號電池X2）
藍牙協議：BLE 5.0及以上
部署方式：室內墻面、頂面安裝
支持APP快速部署和運維

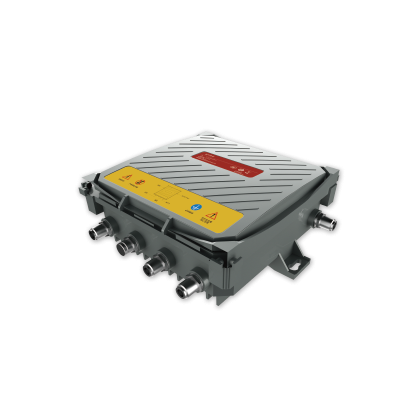

三防增強型通信基站 (光纖版)
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
供電電壓: 12Vdc，本質安全型
傳輸接口: 單模光纖，支持接口級聯
覆蓋半徑: ≥1km
防護等級: IP68
三防增強型通信基站（4G版）
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
供電電壓: 12Vdc，本質安全型
有線通信: 電、光口二選一，支持級聯
無線通信：4G全網通
覆蓋半徑： ≥1km
防護等級: IP68

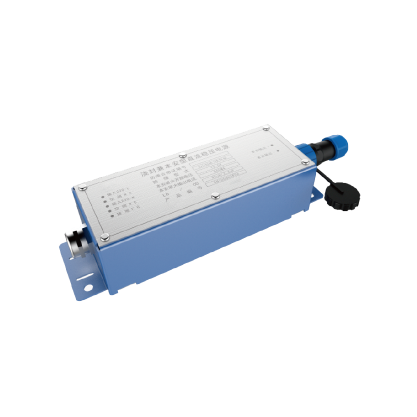

澆封兼本安型直流穩壓電源
防爆等級：Ex ib mb IIB T4 Gb（100%自研+合規認證）
工作環境溫度：-20℃~+55℃
外殼防護等級：IP68

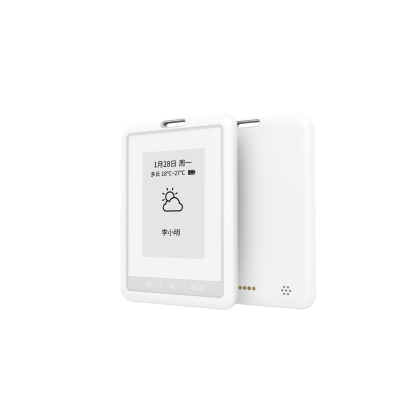

墨水屏定位工牌標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
防護等級：IP68
交互方式：物理按鍵
報警提醒：聲音+震動
SOS報警；內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能

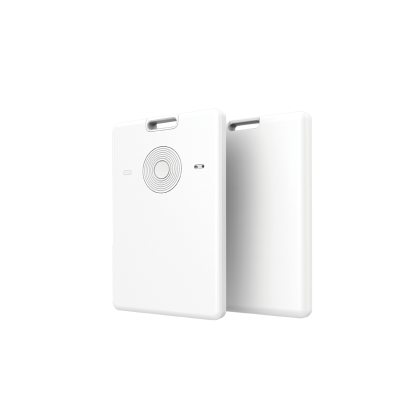

定位工牌標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ibD A21 T135℃ Db（100%自研+合規認證）
傳輸接口：Sub1G
防護等級：IP68
SOS報警；內置氣壓計測高；內置NFC，支持一卡通功能
佩戴方式：掛繩或胸夾佩戴

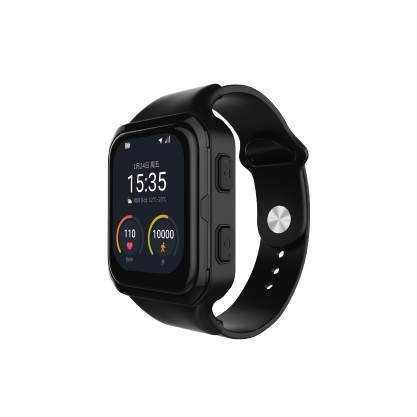

智能健康定位手表
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T135 Db（100%自研+合規認證）
防護等級：IP67
屏幕顯示： LCD彩色高清屏幕
報警提醒：聲音+震動
心率監測、血氧監測、體溫監測
內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能

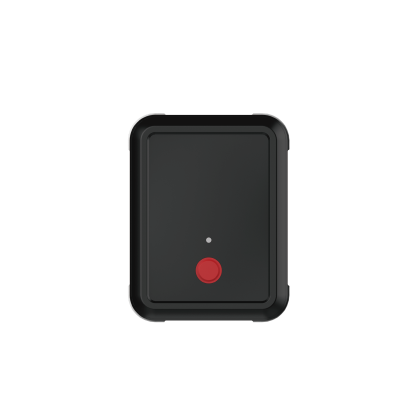

物資型標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
防護等級：IP68
報警提醒：蜂鳴+震動
安裝方式：卡扣佩戴、磁吸固定
交互方式：物理按鍵+LED指示燈
SOS報警；內置三軸加速度傳感器；內置RFID，支持一卡通功能
外部供電車載定位標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
供電接口：四芯航插（1正，2負）
485通信接口：與供電共用四芯航插（3為B-，4為A+）
報警提醒：LED指示燈
低電量提醒：有
安裝方式：螺栓固定、磁吸固定
電池供電車載定位標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
充/供電接口：USB(A型)
供電電壓/電流：5V/450mA
報警提醒：LED指示燈
低電量提醒：有
安裝方式：螺栓固定、磁吸固定
供電接口：USB-A型

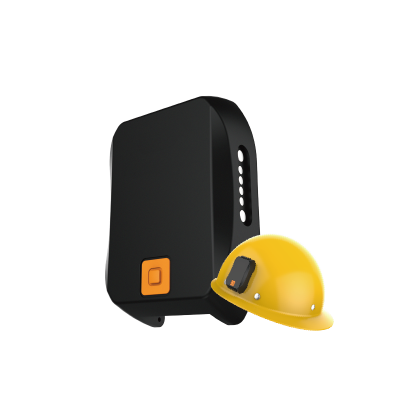

安全帽定位標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ibD A21 T135℃ Db（100%自研+合規認證）
工作環境溫度：-20℃~60℃
外殼防護等級：IP67
SOS報警：有
